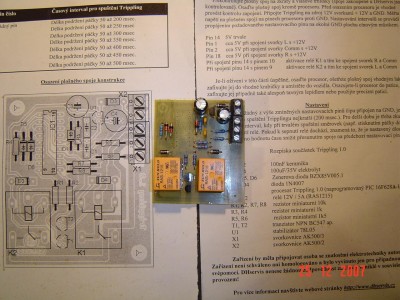

Takže: Jedná se o montáž do vozidla Škoda Octavia, rok výroby 2003, ale dá se návod použít na všechny ročníky, protože barvy vodičů jsou stejné. Samotné letování je dost náročné, protože vodivé cestičky jsou velice tenké. Sám jsem tam udělal 3 chyby a to si myslím, že nejsem začátečník. Po letování, jsem desku plošných spojů (DPS) omyl lihem a zalakoval bezbarvým lakem.

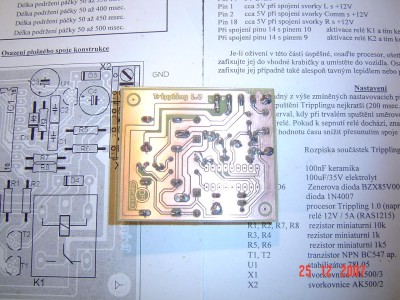

Strana spojů – nejprve se musí zařízení otestovat podle návodu a potom zaletovat procesor.

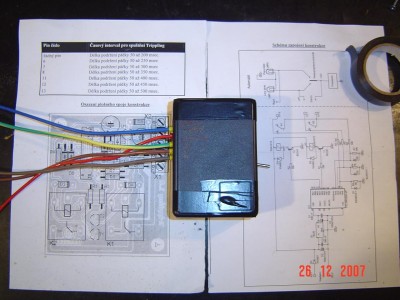

Přidal jsem vypínač, aby bylo možné zařízení vypnout

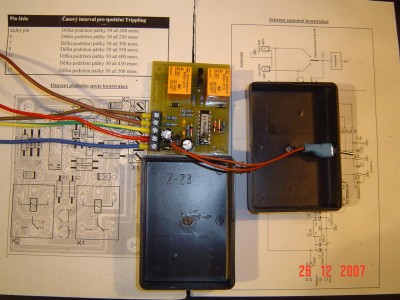

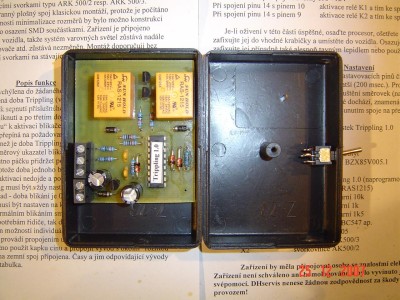

DPS jsem přilepil tavící pistolí do krabičky
Uzavření krabičky a nachystání kabeláže
Demontáž palubky podle dílenské příručky – poměrně snadné

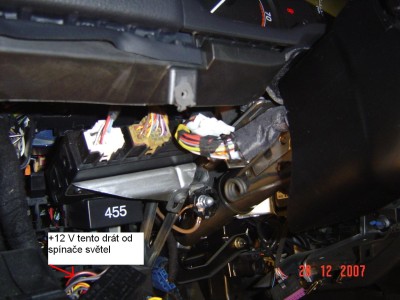

Napájení jsem vzal od spínače světel – ten červeno-černý tlustý kabel

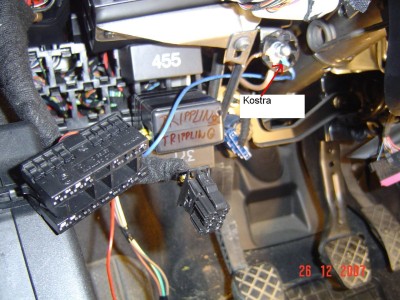

Krabičku jsem uchytil izolačkou k relé – tady je vidět kostřící šroub

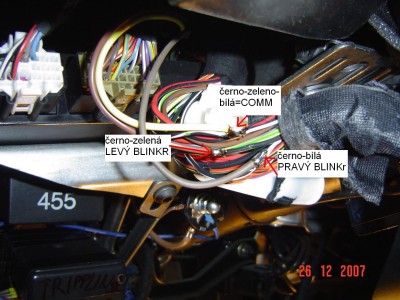

Toto je ten správný svazek – já jsem tam ty kabely naletoval, protože je tam málo místa a ty namačkávací svorky by se tam nevešly

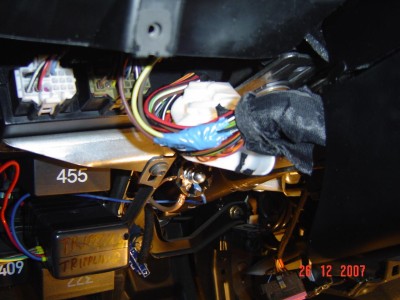

Celý jsem to zaizoloval

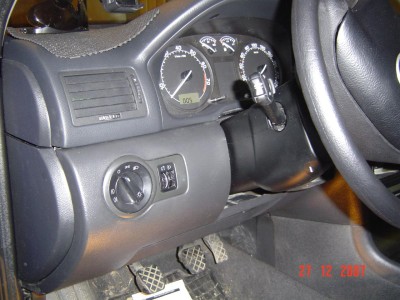

A takto to vypadá po složení palubovky.
Závěr: V každém případě, než něco někam připojíte, nebo zaletujete, tak si ten kabel nejprve proměřte, abyste si byli 100% jisti, že pájíte správný kabel. Protože chyba může mít dost fatální následky. Video: ukázka funkce Autor: nosal |
